日本独栋小别墅建造,用的居然是钢木复合梁,还能抗震!

文章出处:责任编辑:查看手机网址
扫一扫!日本独栋小别墅建造,用的居然是钢木复合梁,还能抗震!扫一扫!
人气:-发表时间:2015-12-28 17:56【

轻量H型钢钢材样品示意



轻型H钢 + 集成木材 = 钢木复合梁,在日本独栋小别墅建造过程中的应用


利用轻型焊接H型钢和集成木材,制造出的钢木复合梁构件,实际上是吸收了H型钢材以及集成木材这两种建筑材料的一些优点,因而在日本所谓“一户建”独栋小别墅的建造中,有一定的应用。

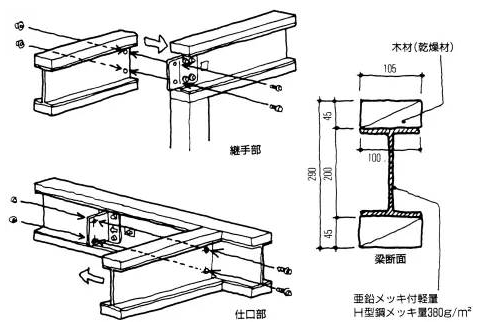

▲ 钢木复合梁连接构造示意图

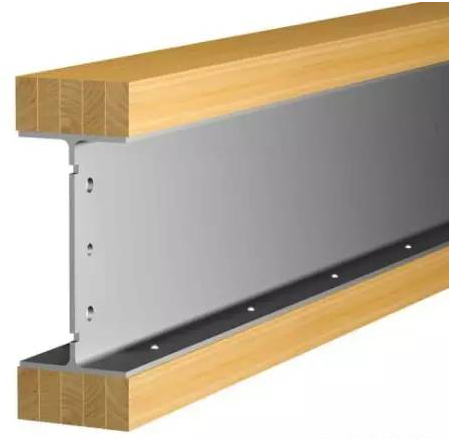

▲ 钢木复合梁自身构造组成示意图




▲ 钢木复合梁自身构造组成示意图

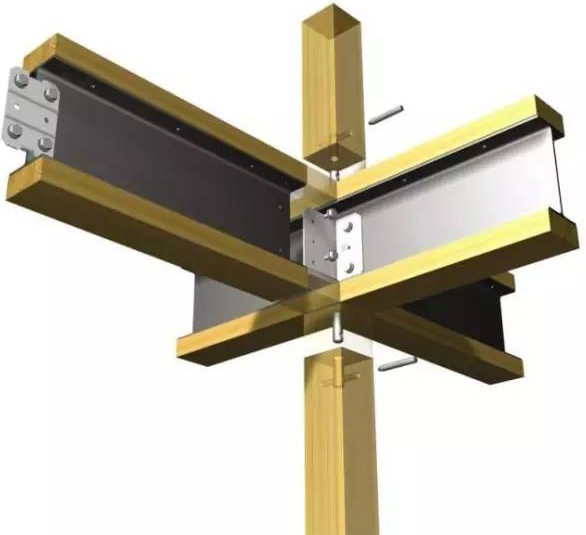

▲ 钢木复合梁,交叉连接,以及与独立柱子之间的连接,构造示意图。



▲ 钢木复合梁,交叉连接,以及与独立柱子之间的连接,构造示意图。

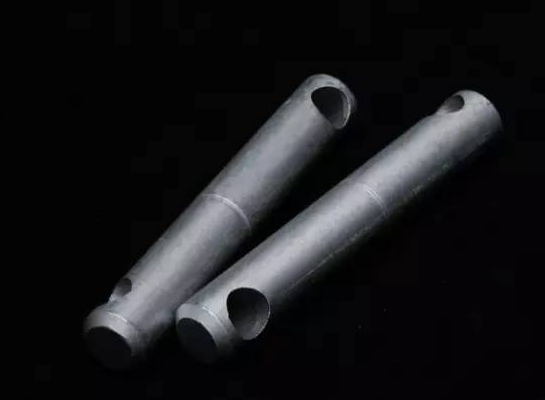

▲ 钢木复合梁,交叉连接,所使用的钢制镀锌销拴。

▲ 钢木复合梁,交叉连接,所使用的钢制镀锌销拴。

▲ 钢木复合梁,典型节点位置,构造连接示意图。

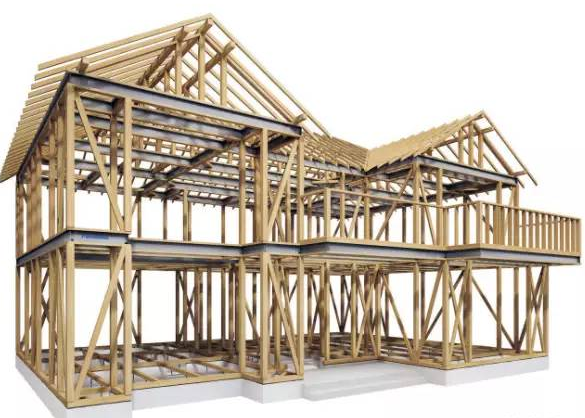

▲ 日本使用钢木复合梁的木结构独立小住宅的承重结构体系示意图

(木结构承重体系的下部多为现浇钢筋混凝土地下架空层基础,上面的木结构,与下面的钢筋混凝土基础之间,使用预先埋置在钢筋混凝土基础墙中的镀锌钢制螺栓进行固定连接。)

▲ 日本某地一幢使用钢木复合梁的木结构独立小住宅的建造过程1


(在现浇钢筋混凝土地下架空层基础的顶面,首先铺设一层黑色的塑胶垫块,然后再进行上部承重木结构体系的搭建。)

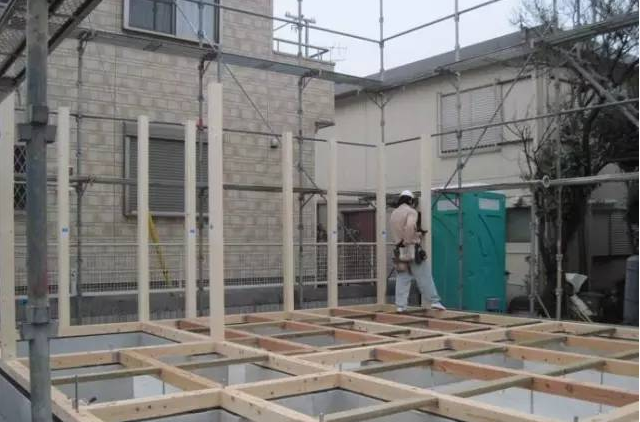

▲ 日本某地一幢使用钢木复合梁的木结构独立小别墅建造过程

(日本所谓的“土台”,即钢筋混凝土基础墙顶部的水平木结构构件,全部使用镀锌钢制螺栓固定完成,并已开始安装竖向集成木材柱子。)

(集成木材柱子的搭建施工现场)


(二楼楼面,水平承重钢木复合梁,搭建完成以后,施工现场的外观。)

(以下部分图片,为多个建造案例中的施工现场片断。)

▲ 钢木复合梁以及部分配套金属连接件

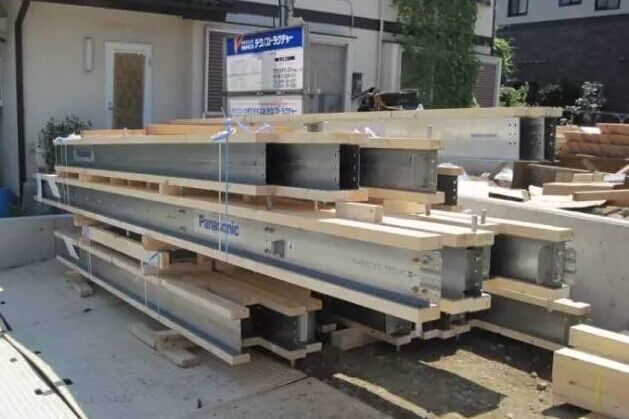

▲ 钢木复合梁构件,运进施工现场。

▲ 一楼底面水平承重结构的下方,有可调节高度得金属支撑底座支持。

▲ 使用手持电动工具进行螺栓固定。

▲ 水平承重楼面结构框架的顶面,铺设安装结构胶合板,施工现场。





▲ 钢木复合梁在木结构承重体系中,节点位置,局部特写。

▲ 钢木复合梁在木结构承重体系中,节点位置,局部特写。

▲ 钢木复合梁在木结构承重体系中,节点位置,局部特写。

实际上,在住宅的承重结构体系中,使用钢材构件,容易存在所谓的“热桥”部位,对住宅的保温隔热,节约能源极为不利,因而需要对钢材构件的外侧进行保温隔热处理。

图中,在焊接轻量H型钢钢材的腹板两侧,填充高标准阻燃等级的挤塑XPS聚苯乙烯泡沫保温板,并使用现场发泡聚氨酯泡沫材料固定。

▲ 钢木复合梁,交叉连接的节点位置,局部放大特写。




▲ 钢木复合梁,交叉连接的节点位置,局部放大特写。

▲ 日本某地一幢一户建独立小住宅施工现场的外观

▲ 结构胶合板屋面板的铺设固定,施工现场局部。

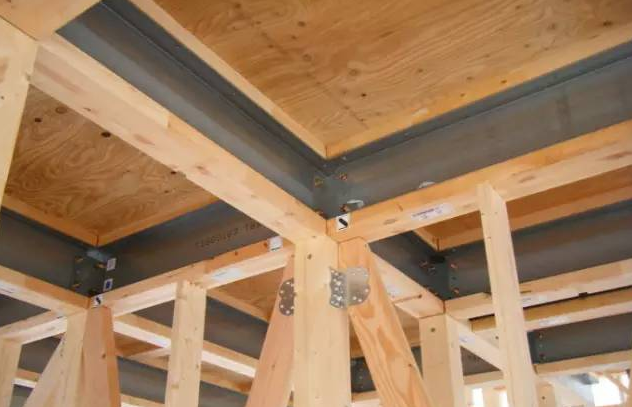

▲ 转角位置,钢木复合梁,局部特写。

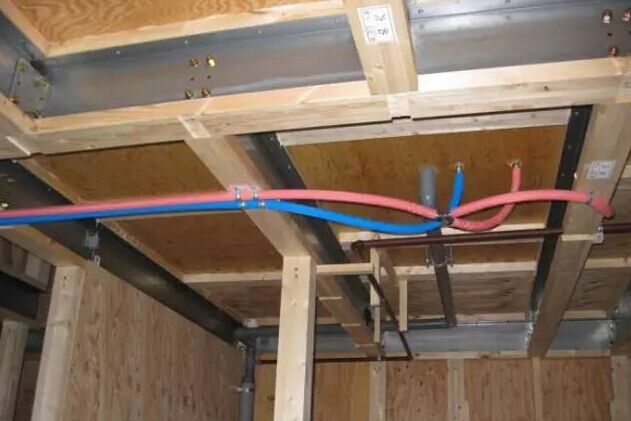

轻钢实木结构别墅施工现场内部,水平结构楼层的下部,蓝色、红色保温材料裹覆的是冷水、热水的供应管道。
