轻钢别墅建筑施工技术经验分享:螺钉如何选择使用?

文章出处:顺筑绿建责任编辑:sz查看手机网址
扫一扫!轻钢别墅建筑施工技术经验分享:螺钉如何选择使用?扫一扫!
人气:-发表时间:2019-05-23 10:21【

小小一颗螺丝钉,形状不同,功能也不同,在轻钢别墅建筑领域,用到最多的小配件非螺钉莫属,本期资讯,顺筑绿建将跟大家分享一下施工技术经验,轻钢建筑施工,螺钉如何选择?希望能帮助到有需要的朋友。


螺钉 · 生产工艺

盘元 >> 球化 >> 酸洗 >> 抽线 >> 成型(打头、夹尾、搓牙)>> 热处理 >> 表面处理 >> 包装

具体说明:

盘元 :盘元是指自生产厂商购入原始盘条;

球化:消除线材加工内应力,增加其可锻造性;

酸洗:除去线材表面的一层氧化膜,同时对线材进行表面润滑,更利于抽线;

抽线:该工艺是为了达到需要的线材直径;

成型:打头、夹尾(成型)及搓牙,完成产品外形,螺钉钻尾以及牙部形成;

热处理:改善螺钉的机械性能,使得螺钉具有较好的攻速;

表面处理:增加螺钉的性能。如防锈、美观等;

包装:依标准或客户要求将产品装盒/箱;


钻尾螺钉 · 材质说明

目前市场上钻尾螺钉材料主要有碳钢、不锈钢。

碳钢料中碳的含量区分:低碳钢、中碳钢、高碳钢以及合金钢。低碳钢C%0.25%,国外基本称为1008101510181022等。房八斗提醒碳钢钻尾螺钉主要用1022的材料。

不锈钢钻尾螺钉材料比较复杂,这里不重点介绍。


钻尾螺钉 · 螺纹参数

大径/牙外径(d1):为螺纹牙顶重合的假想圆柱直径;

小径/牙底径(d2):为螺纹牙底重合的假想圆柱直径;

牙距(p):为相邻牙在中经线上对应两点的轴向距离。英制中,每1英寸(25.4mm)内的牙数来表明牙距。

钻尾螺钉:钻尾螺钉有CSD(机械牙,也称细牙),BSD(自攻AB牙,也称粗牙)

牙山角度和尾尖角度:牙山角为牙侧与牙侧间的夹角、尾尖角为螺纹未端尖角。房八斗提醒一般自攻牙,牙山角度为60°;钻尾螺钉,牙山角度为60±5°。


钻尾螺钉 · 标准及机械性能



参照标准(较主流)



ANSIASME B18.6.3DIN7504(可等同国标)。



常见钻尾螺钉头型



I 型:钉头在承载面上部,有六角头(HW)、盘头(P)、圆钮头(圆头华司),圆头等

II 型:钉头嵌入在承载面,有沉头、喇叭头等



BSD / CSD



BSD型的螺钉应有间距螺纹以及不同形状的钻头端部,当公称长度等于或小于1.50 英寸时,都为全牙螺钉,头部下螺纹空的包括螺纹收尾在内,应为1个螺距,如可能应更小。

CSD型螺钉,是机螺钉螺纹, CSD型螺钉不需接受螺纹测量,但应符合标准规定的尺寸,一般在那些采用机螺钉螺纹比间距螺纹更有利的地方,就采用CSD型螺钉。

这部分澳洲标准/AS3566.1规定的比较全面,可参阅下图:


芯部硬度



取决于制品末端一直径的距离,在其螺纹部份之横切面上半径的中点处,而硬度值应由相互成90度的4个位置上硬度读数取平均值。标准:HRC32-40

表面硬度



决定表面硬度状况,应从末端或无螺纹的杆部测出,经由轻微研磨或抛光处理,依照标准在弯曲表面做测试时适当加上补正系数。标准:HV600-700



渗硬层深度



渗碳主要目的增强表面硬度,保证牙的强度,房八斗提醒如果脱碳过深,渗碳又不足,会使牙的强度达不到要求,即做旋拧入试验时,牙受损伤。

8#-12#0.10-0.23mm

14#0.15-0.28mm



扭力(扭矩)


螺钉攻速的要求

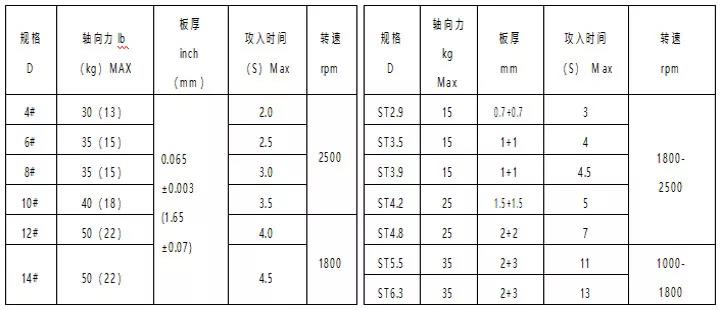

钻尾螺钉的主要特性为钻透性,房八斗提醒如果原料含碳量不足,钻尾径过小,表面硬度过低,及夹尾不良都可能造成攻速不良。SAE J78DIN7504,对攻速分别作了如下规定:


标准规范简介



每个国家和部门都有自己的标准。最常用到的标准有以下几种:

GB—中国国家标准(国标)

ANSI—美国国家标准(美标)

DIN—德国国家标准(德标)

ASME—美国机械工程师协会标准

JIS—日本国家标准(日标)

AS—澳大利亚、新西兰标准

GB—国家标准是我国众多标准中的一种,另外还有行业标准、专业标准和部门标准等。

国家标准又分:GB(强制性标准)和GB/T(推荐性标准)以及GBn(国家内部标准)等。我们平常看到的像GB30GB5783等等都是强制性的标准。

在冷弯薄壁轻钢结构体系中,我们最常遇到的标准是GB(国标)和DIN(德标),还有部分澳洲标准。



轻钢别墅,螺钉选型





轻钢建房技术不断成熟,好的轻钢建筑还是得使用正品配件及材料,建房是每家的大事,马虎不得,有的家庭建一栋别墅需要几代人的努力,所以要要用良心做事!
